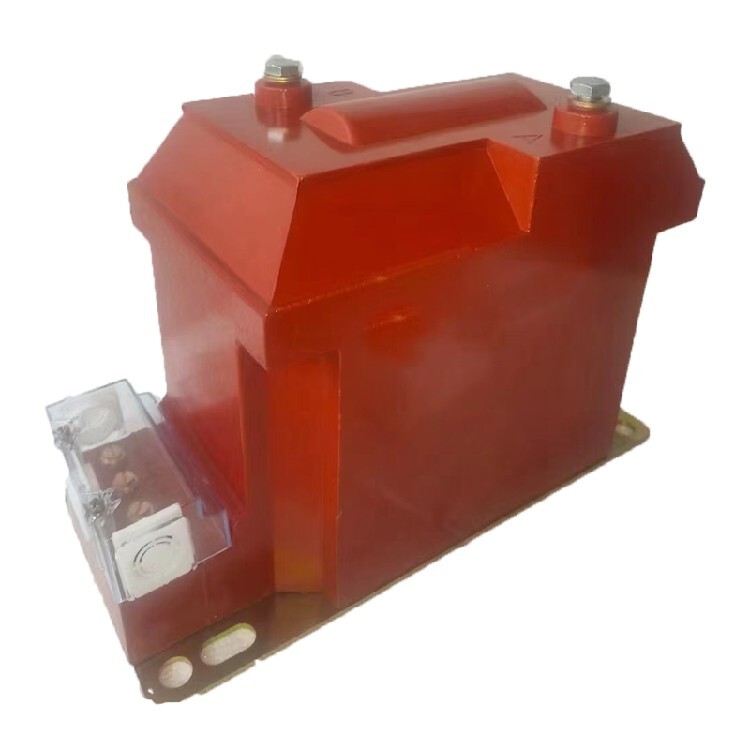

、電壓互感器的基本參數
1.電壓互感器的變比
電壓互感器的一次繞組為N1匝，直接并接于系統母線上，其電壓為系統電壓U1N；二次繞組為N2匝，額定電壓U2N規定為100V（相間電壓）或100/√3V（相電壓）。所以電壓互感器的變比NTV=U1N/U2N-N1/N2，即電壓互感器的變比為一、二次側額定電壓之比，也等于一、二次繞組的匝數比。
為適應電力系統不同電壓等級的需要，電壓互感器的變比通常有3000/100、6000/100、110000/100等。根據一次系統的電壓等級，可選擇合適的電壓互感器。
2.電壓互感謝器的極性
單相和三相電壓互感器都采用減極性接法，其外特性與直接接入電路相同。

表為電業局免費掛，可以是一個電壓互感器和一個電流互感器的組合，用于測量單相功率；可以是兩個電壓互感器和兩個電流互感器的組合，用于在三相三線制中按兩瓦計法測量三相功率；也可以是三個電壓互感器和三個電流互感器的組合，用于三相電測量。
接變壓器時，組合時互感器電壓端子與變壓器輸出并聯，變壓器電流線穿過組合式互感器。
組合式互感器在高壓電網中一般其電能計量作用。
組合式互感器與電壓互感器及電流互感器一樣，二次輸出可以接負載，但是，負載一般不宜超過互感器標稱的額定負荷。
組合互感器實際上就是電壓互感器和電流互感器的組合，用于計量電業局收費用。

組合式電流電壓互感器。組合式互感器由電流互感器和電壓互感器組合而成，多安裝于高壓計量箱、柜，用作計量電能或用作用電設備繼電保護裝置的電源。組合式電流電壓互感器是將兩臺或三臺電流互感器的一次、二次繞組及鐵心和電壓互感器的一、二次繞組及鐵心，固定在鋼體構架上，浸入裝有變壓器油的箱體內，其一、二次繞組出線均引出，接在箱體外的高、低壓瓷瓶上，形成絕緣、封閉的整體。一次側與供電線路連接，二次側與計量裝置或繼電保護裝置連接。根據不同的需要，組合式電流電壓互感器分為V/V接線和Y/Y接線兩種，以計量三相負荷平衡或不平衡時的電能。

不同變比電流互感器。這種型號的電流互感器具有同一個鐵心和一次繞組，而二次繞組則分為兩個匝數不同、各自立的繞組，以滿足同一負荷電流情況下不同變比、不同準確度等級的需要，例如在同一負荷情況下，為了電能計量準確，要求變比較小一些(以滿足負荷電流在一次額定值的2/3左右)，準確度等級高一些(如1K1.1K2為200/5.0.2級)；而用電設備的繼電保護，考慮到故障電流的保護系數較大，則要求變比較大一些，準確度等級可以稍低一點(如2K1.2K2為300/5.1級)。

一次繞組可調，二次多繞組電流互感器。這種電流互感器的特點是變比量程多，而且可以變更，多見于高壓電流互感器。其一次繞組分為兩段，分別穿過互感器的鐵心，二次繞組分為兩個帶抽頭的、不同準確度等級的立繞組。一次繞組與裝置在互感器外側的連接片連接，通過變更連接片的位置，使一次繞組形成串聯或并聯接線，從而改變一次繞組的匝數，以獲得不同的變比。帶抽頭的二次繞組自身分為兩個不同變比和不同準確度等級的繞組，隨著一次繞組連接片位置的變更，一次繞組匝數相應改變，其變比也隨之改變，這樣就形成了多量程的變比。帶抽頭的二次立繞組的不同變比和不同準確度等級，可以分別應用于電能計量、指示儀表、變送器、繼電保護等，以滿足各自不同的使用要求。

主要特點
(1)一次線圈串聯在電路中，并且匝數很少，因此，一次線圈中的電流

完全取決于被測電路的負荷電流．而與二次電流無關；(2)電流互感器二次線圈所接儀表和繼電器的電流線圈阻抗都很小，所以正常情況下，電流互感器在近于短路狀態下運行。

電流互感器一、二次額定電流之比，稱為電流互感器的額定互感比：kn=I1n/I2n

因為一次線圈額定電流I1n己標準化，二次線圈額定電流I2n統一為5(1或0.5)安，所以電流互感器額定互感比亦已標準化。kn還可以近似地表示為互感器一、二次線圈的匝數比，即kn≈kN=N1/N2式中N1.N2為一、二線圈的匝數。

3.取得零序電流、電壓分量供反應接地故障的繼電保護裝置使用。支路的零序電流，因此將三相電流互感器二次繞組并聯，使其輸出總電流為三相電流之和即得到一次電網的零序電流。如將一次電路（例如電纜電路）的三相穿過一個鐵芯，則繞于該芯上的二次繞組輸出零序電流。高壓互感器是將一次回路的高電壓和大電流變?yōu)槎位芈返臉藴饰?，通常額定二次電壓為100V，額定二次電流為5A，使測址儀表和保護裝置標準化，以及二次設備的絕緣水平可按低電壓設計，從而結構輕巧，價格便宜。
