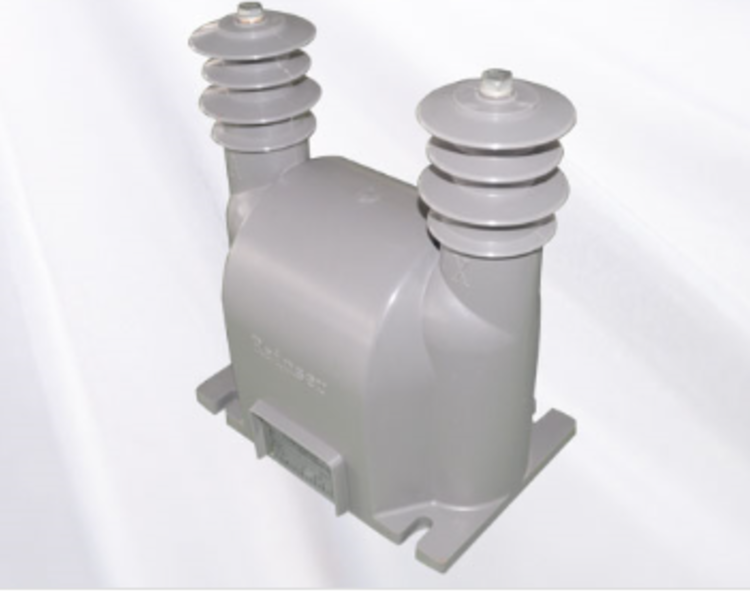

電壓互感器JDZW-10 |
面向地區 |
一、電壓互感器的基本參數
1.電壓互感器的變比
電壓互感器的一次繞組為N1匝，直接并接于系統母線上，其電壓為系統電壓U1N；二次繞組為N2匝，額定電壓U2N規定為100V（相間電壓）或100/√3V（相電壓）。所以電壓互感器的變比NTV=U1N/U2N-N1/N2，即電壓互感器的變比為一、二次側額定電壓之比，也等于一、二次繞組的匝數比。
為適應電力系統不同電壓等級的需要，電壓互感器的變比通常有3000/100、6000/100、110000/100等。根據一次系統的電壓等級，可選擇合適的電壓互感器。
2.電壓互感謝器的極性
單相和三相電壓互感器都采用減極性接法，其外特性與直接接入電路相同。
二、電壓互感器的接線方式
電壓互感器在電路中是作為測量儀表、繼電保護及自動裝置的電壓源，按不同的用途和所接系統，常見的接線方式有如下幾種。
1.一只單相電壓互感器接于相間電壓
此接線只能測量線電壓、頻率或接單相元件的儀表。
2.兩只單相電壓互感器的V-V接法
此接線不能測量相電壓，而只能測量相間電壓。
3.三只單相電壓互感器星形接線（Y/Y0）
又稱三相三柱式電壓互感器。一般用于中性點
說到電壓互感器，想必大部分電氣人員都不陌生，但是對一個電氣初學者來說就可能一知半解了。電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。它的接線方式與測量精度如果選擇不合理，會直接影響到電壓、功率以及電能測量的度。
電壓互感器：簡稱PT也簡稱VT，與變壓器相像，都是用來變換線路上的電壓。但變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，通常狀況下只有幾伏安、幾十伏安，大不超過一千伏安。
